החשיבות המכרעת של בקרת איכות בשלב השלד
ענף הבנייה דורש דיוק מרבי, במיוחד כאשר מדובר ביסודות ורצפות המבנה. שלד חזק הוא הבסיס לכל מערכות הבית, ולכן כל סטייה מהתוכניות האדריכליות וההנדסיות עלולה להוביל לשרשרת של בעיות בהמשך הדרך. ביצוע תהליך מוסדר של פיקוח בניה צמוד בשלב זה אינו בגדר המלצה, אלא חובה של ממש. בקרת איכות מחמירה מונעת מצבים של חשיפת ברזל לקורוזיה, סדקים קונסטרוקטיביים ואפילו סכנת קריסה במקרים קיצוניים.
כאשר ניגשים לבחון את השטח, יש לעבוד בצורה שיטתית. לא סומכים על הזיכרון ולא מאשרים דברים בעל פה. כל פרט נבדק ביחס לתוכנית העבודה המאושרת, וכל ליקוי מטופל לפני הגעת מערבל הבטון לאתר.
רשימת התיוג המלאה 10 שלבי החובה לפני היציקה

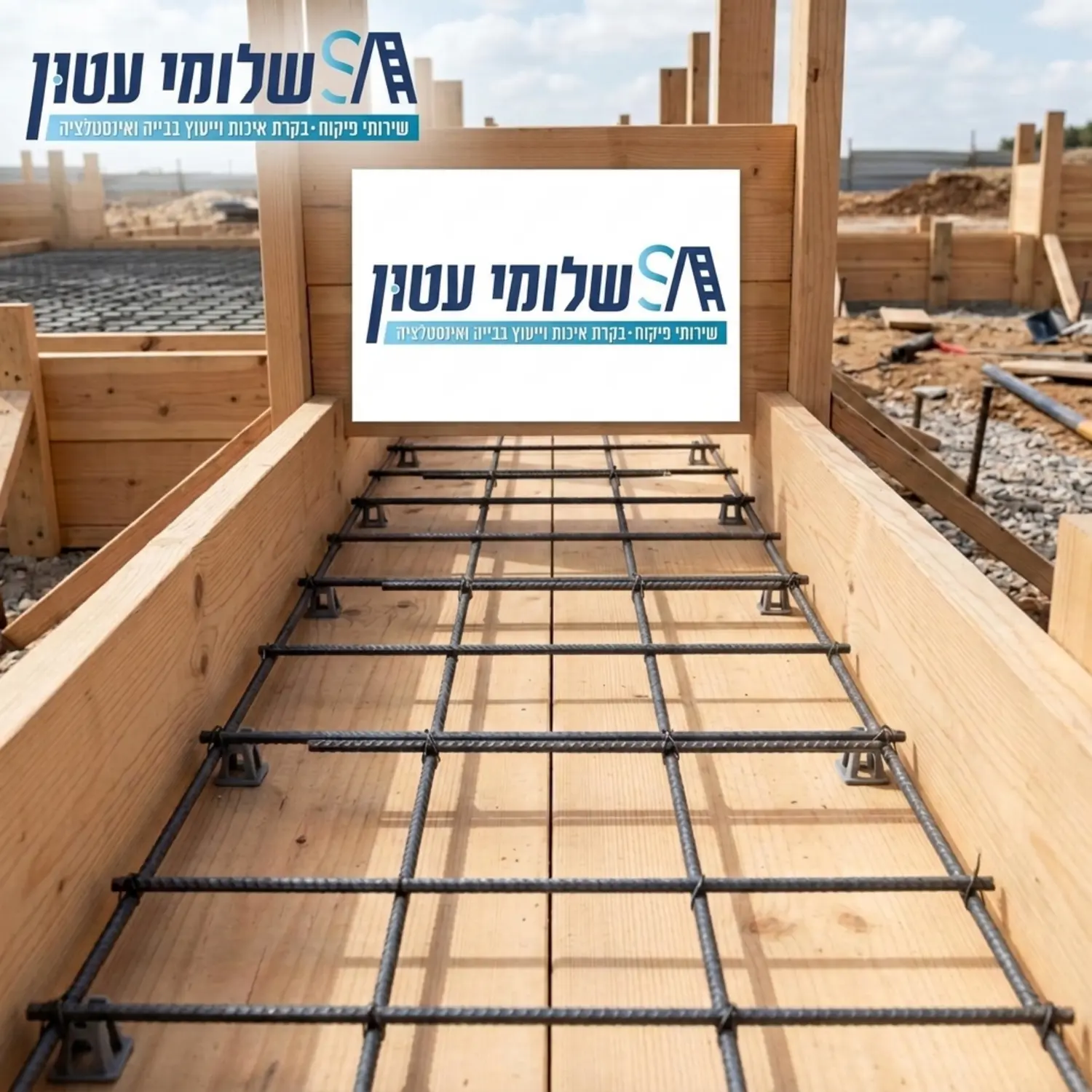

1. ניקיון התבניות ושטיפת האזור
השלב הראשון והבסיסי ביותר הוא וידוא ניקיון מוחלט של אזור העבודה. לאורך ימי ההכנה מצטברת פסולת רבה בתוך התבניות, הכוללת שאריות של חוטי קשירה, נסורת עץ, בדלי סיגריות, פלסטיק ואפילו כוסות קפה של הפועלים. כל גוף זר שיישאר בתוך התבנית ייכלא בתוך היציקה וייצור נקודת תורפה משמעותית.
חובה להשתמש במפוח לחץ אוויר כדי להוציא את כל הלכלוך החוצה, ולאחר מכן לבצע שטיפה יסודית במים. השטיפה לא רק מנקה את השטח אלא גם מרטיבה את העץ של התבניות, מה שמונע מהעץ לשאוב את המים מתוך תערובת הבטון הטריה ובכך לפגוע בחוזק שלה.
2. בדיקת קוטר ומרווחי הברזל המזוין
הברזל הוא עמוד השדרה של המבנה, ותפקידו להתמודד עם כוחות המתיחה שהבטון עצמו אינו מסוגל לשאת. בחינת רשתות הזיון דורשת מעבר מדוקדק על תוכניות הקונסטרוקציה. יש לבדוק שקוטר מוטות הברזל תואם לנדרש, שהמרווחים בין המוטות מדויקים, ושאורך החפייה בין הרשתות עומד בתקן.
חוסר בברזל או מיקום שגוי שלו יחליש את התקרה או העמוד בצורה דרסטית. יש לוודא כי כל הקשירות בוצעו כראוי ושהברזל יציב ולא זז כאשר דורכים עליו במהלך העבודה. חשוב לציין כי המבנה משלב בטון מזוין אשר יעילותו מבוססת באופן ישיר על שילוב מדויק בין הפלדה לחומר המליטה.
3. מיקום שרוולים למערכות תשתית אינסטלציה וחשמל
אחת הטעויות הנפוצות והכואבות ביותר בבנייה היא שכחה או מיקום שגוי של שרוולי מעבר עבור צנרת. שרוולים אלו מאפשרים להעביר צינורות ביוב, מים וחשמל דרך הקורות והתקרות ללא צורך בחציבה עתידית. חציבה בבטון יצוק פוגעת בחוזק המבנה ואף עלולה לחתוך בטעות ברזלי זיון חיוניים.
לכן, נוכחות של גורם מקצועי המבצע פיקוח אינסטלציה בשלב זה היא קריטית. יש לוודא כי כל קופסאות הביקורת, שרוולי האוויר ומעברי הצנרת מקובעים היטב למקומם כדי שלא יצופו או יזוזו מעוצמת זרם היציקה.

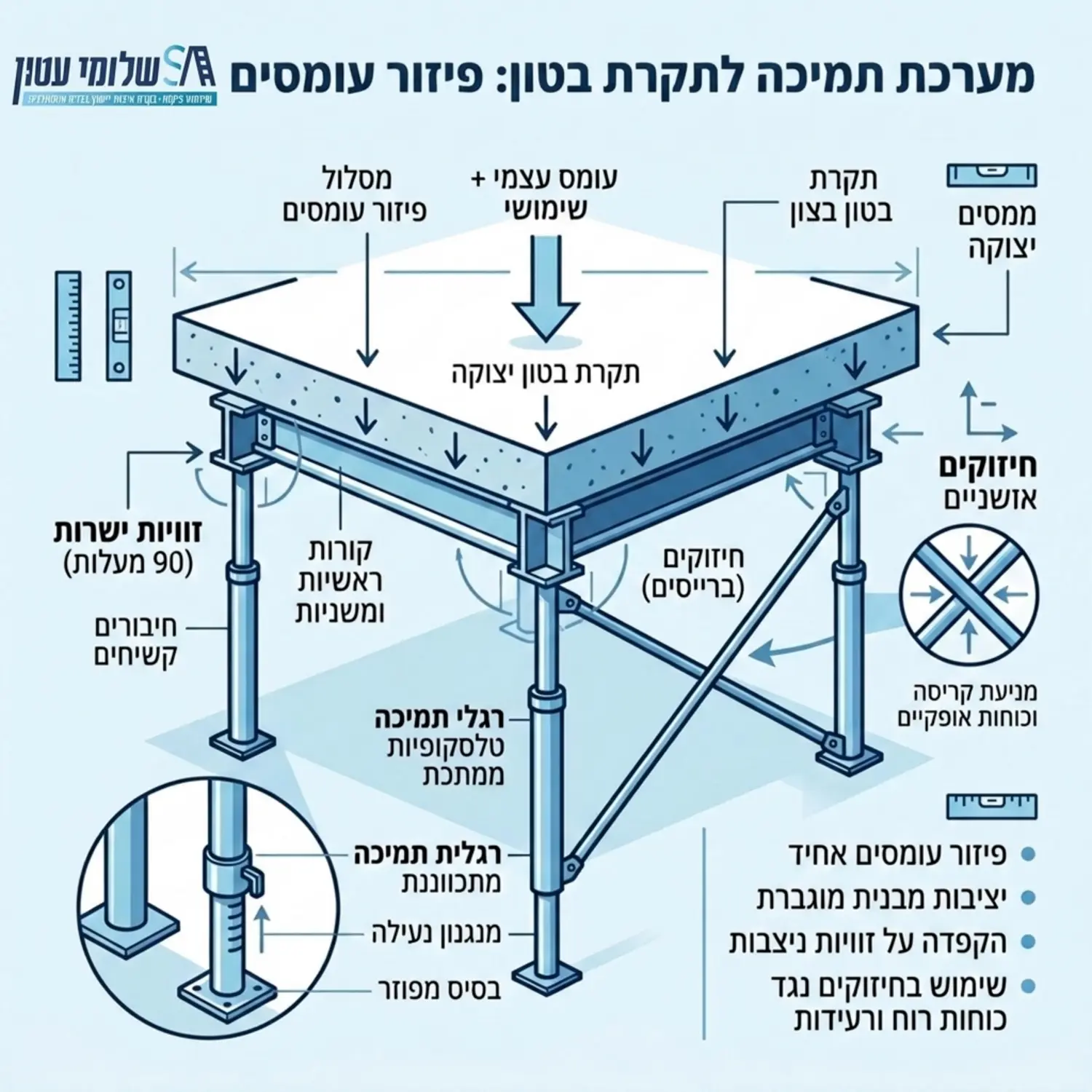

4. בדיקת יציבות וחוזק התמיכות והרגליים
משקל של תקרת בטון טריה הוא עצום ויכול להגיע למאות טונות. המערכת שנושאת את כל המשקל הזה עד להתקשות החומר מורכבת מרגלי תמיכה טלסקופיות ממתכת. קריסה של מערכת התמיכה תוך כדי עבודה היא אירוע קטסטרופלי המסכן חיי אדם וגורם לנזק כספי עצום.
יש לבדוק שהרגליים ניצבות בפילוס מושלם, שהן נשענות על מצע קשיח ויציב ולא על אדמה רכה שעלולה לשקוע, ושישנם חיזוקים אלכסוניים המונעים קריסת דומינו. כמו כן, יש לבדוק את מצב העץ התומך ולוודא שאינו רקוב או סדוק.
5. יישום נכון של שומרי מרחק ספייסרים
שומרי מרחק הם חלקים קטנים מפלסטיק או מלט שתפקידם להרחיק את רשת הברזל מתחתית התבנית. המטרה היא להבטיח עטיפה מלאה של הברזל בחומר, תהליך הנקרא כיסוי בטון. כיסוי זה מגן על הפלדה מפני חמצן ולחות.
אם הברזל צמוד מדי לתבנית, הוא ייחשף לאחר פירוק העצים. חשיפה זו תוביל להיווצרות קורוזיה, התנפחות הברזל ופיצוץ של הבטון מבפנים תופעה המוכרת כסדיקה וקילוף של השלד. יש לוודא פיזור צפוף ומספק של הספייסרים בכל שטחי התקרה והקורות.

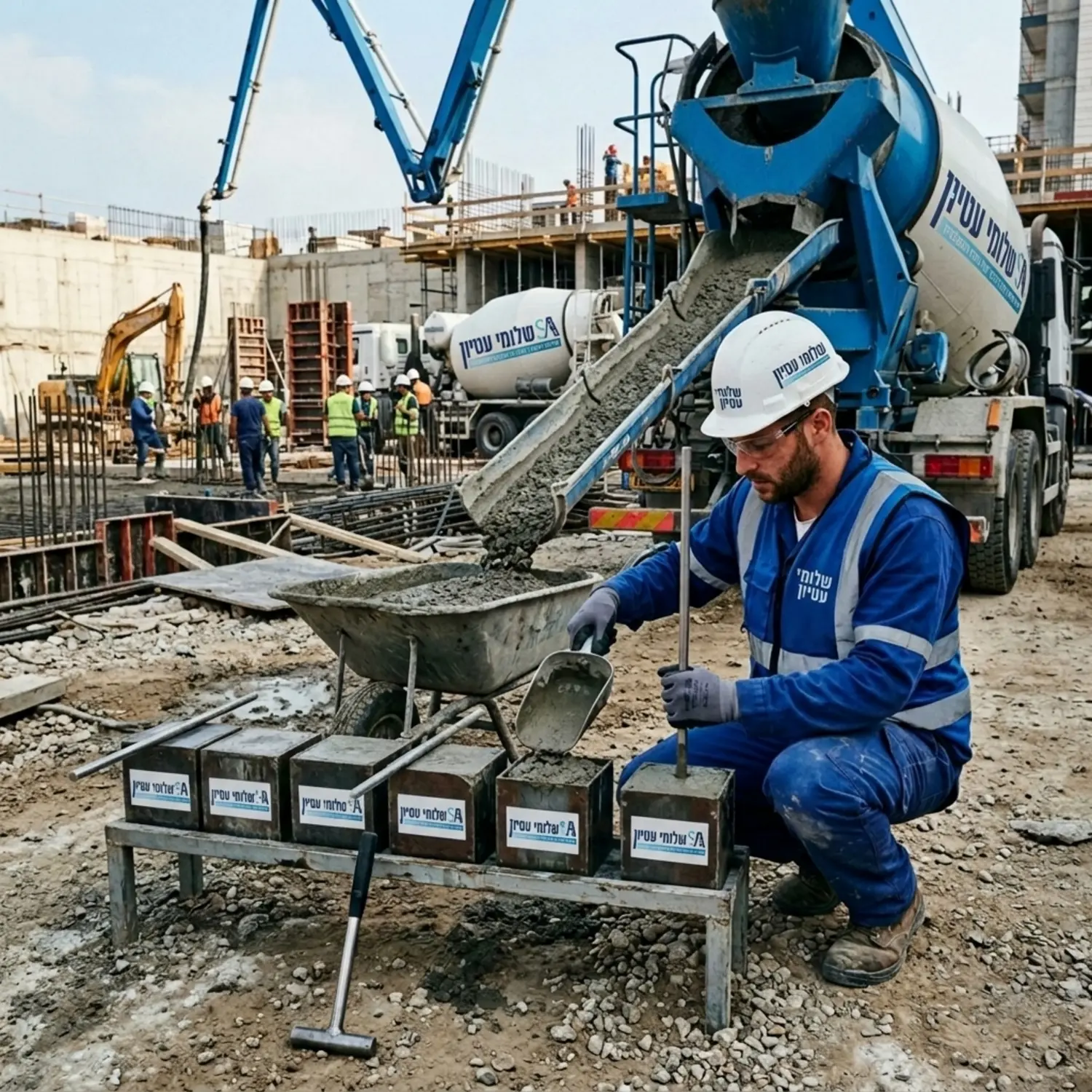

6. תיאום ופיקוח על הגעת מעבדה מוסמכת
על פי דרישות תקנות התכנון והבנייה, כל פרויקט מחויב בבדיקות מעבדה של מכון התקנים או מעבדה מוסמכת אחרת. טכנאי המעבדה חייב להיות נוכח באתר בזמן העבודה כדי לקחת דגימות תקניות לתוך קוביות מיוחדות, אשר ייבדקו במעבדה לאחר 7 ועד 28 ימים לבחינת עמידה בחוזק הלחיצה הנדרש.
שירות של ניהול פרויקטים בבניה יבטיח שהמעבדה הוזמנה מראש, שהטכנאי הגיע בזמן ושהוא נוטל את הדגימות מתוך המשאבה עצמה ולא מהמערבל, כדי לשקף את החומר האמיתי שיצוק בפועל.
7. מריחת שמן תבניות לשחרור קל
כדי למנוע הידבקות של הבטון לתבניות העץ, יש למרוח או לרסס שמן תבניות ייעודי לפני תחילת העבודה. חשוב מאוד להקפיד ששמן זה לא ייגע בשום אופן בברזל הזיון. אם השמן מצפה את הברזל, הוא ימנע את ההידבקות הכימית והמכנית הנדרשת בין הפלדה לבטון, מה שיפגע אנושות בחוזק הרכיב הקונסטרוקטיבי.
8. בדיקת גיאומטריה ומידות
השלב בו מוודאים כי מה ששורטט בתוכניות הוא מה שנבנה בשטח. יש לבצע מדידות מדויקות של עובי התקרה, רוחב הקורות, מידות פתחי המדרגות ופירים של מעליות או תשתיות. סטייה של סנטימטרים בודדים עלולה למנוע התקנת מדרגות תקניות בעתיד או לחייב התאמות יקרות מאוד בשלבי הגמר.
9. הכנת ציוד הרטטה ויברטורים
הרטטת הבטון היא פעולה חיונית למניעת חללים וכיסי אוויר, במיוחד באזורים צפופים בברזל כמו קורות ועמודים. הויברטור גורם לתערובת להיות נוזלית יותר לזמן קצר ולעטוף את הברזל בצורה מושלמת. חשוב לוודא שיש באתר לפחות שני מכשירי הרטטה תקינים, למקרה שאחד מהם יתקלקל במהלך העבודה. עבודה ללא הרטטה תוביל להופעת סגרגציה היפרדות חומרים ומראה של חלת דבש מסוכנת.
10. אישור קונסטרוקטור בכתב
הכלל החשוב מכל אין מתחילים לעבוד ללא אישור בכתב של מהנדס השלד (הקונסטרוקטור). המהנדס או נציג מוסמך מטעמו חייב להגיע לשטח, לבדוק את כל הפרטים ההנדסיים שהזכרנו, ולחתום ביומן העבודה שהשטח מוכן. עבודה ללא אישור זה היא עבירה בטיחותית חמורה וחושפת את היזם והקבלן לתביעות ענק.
מניעת טעויות דרך ליווי מקיף
אנשים רבים משקיעים את מיטב כספם ברכישת מגרש ובניית בית החלומות, אך מנסים לחסוך בדיוק בשלבים הקריטיים ביותר. שילוב של מפקח בניה מומלץ ומנוסה, מביא לשטח עיניים מקצועיות שקבלני הביצוע מכבדים. הפיקוח מוודא שלא מעגלים פינות, שחומרי הגלם תואמים לתקן ושקצב העבודה לא בא על חשבון האיכות.
טבלת מעקב לבדיקות איכות ביום היציקה
כדי לעשות סדר, ריכזנו עבורכם את הבדיקות החשובות בטבלה נוחה למעקב מול הקבלן בשטח.
| סוג הבדיקה | מה בודקים בפועל | אחראי לאישור |
|---|---|---|
| ניקיון והכנה | שאיבת שאריות עץ, פלסטיק ולכלוך, שטיפה מסיבית במים | מפקח פרויקט |
| ברזל ותמיכות | התאמה לתוכניות, מרווחים, חוזק הרגליים ויציבות הפיגומים | קונסטרוקטור |
| שרוולים ומעברים | הכנות לצנרת ביוב, מים, חשמל ומיזוג אוויר | מפקח מערכות |
| בקרת איכות חומר | בדיקת תעודות משלוח, הגעת טכנאי מעבדה נטילת קוביות | נציג מעבדה מוסמכת |
